고정자산 관리번호
NFEC-2008-09-068452
모델명
GWCF-1000
장비명

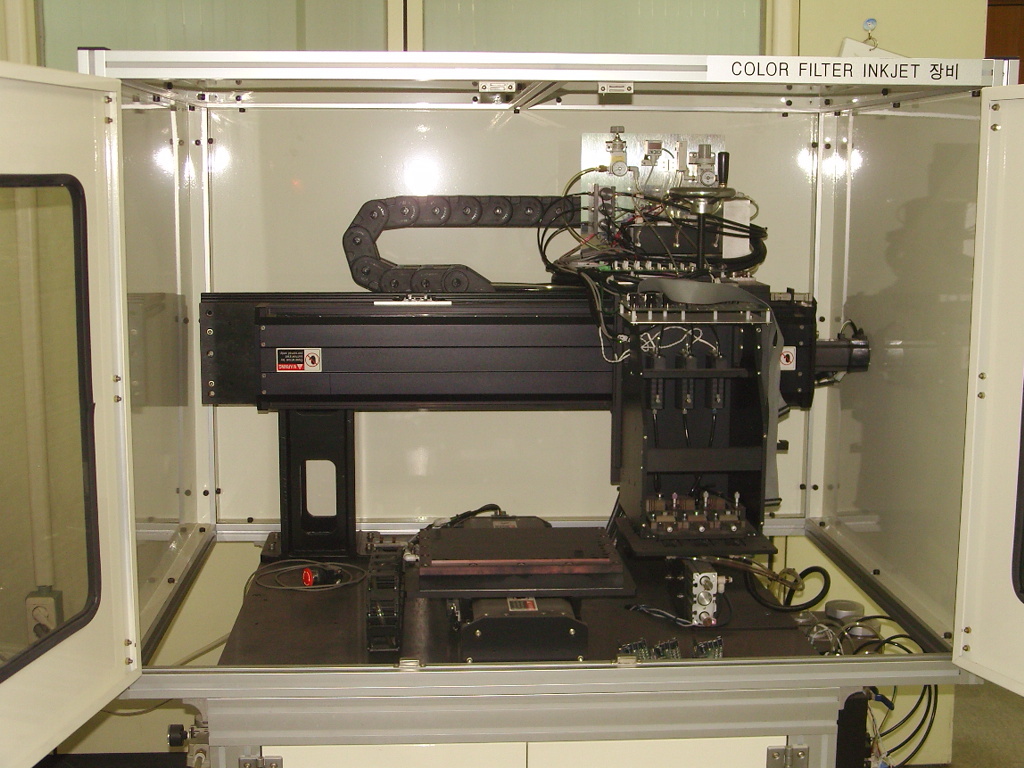

컬러필터용 잉크젯 장비
영문명
Color filter ink-jet coater
공급사
(주)거우엔지니어링
취득금액
50,000,000
취득일자
2008-01-31
취득방법
입찰
사용용도
R,G,B 잉크를 정밀 제어하여 패턴 형성
주요사양특징
- 프린팅 헤드· Printing nozzle : 512 nozzle)
- Drop size : 14 pl· Op. temp. : up to 70 ℃
- Maximum op. freq. : 12.8 kHz
- Stage 및 driving· Work plate : 300 × 400 mm·
- 구동조건 : 평면 인쇄 전용
- 구동구조 : x, y, z 축 구동(위치 정밀도 : ± 1 um)
- 잉크 공급· Reservoir 장착
- Air vacuum control system : main tank(500 cc/color), sub. tank(50 cc/color)
- Ink type· Special purpose solvent ink
- Stage· Flat bed suction 기능
- Blower fan type
- 잉크분사량· 잉크분사량 수동 조절 가능(Variable per head)
- Dot 잉크 총 분사량 : 14 pl ~ 504 pl
- Head 수 : R, G, B 각 1개씩
- 기타· z 축 헤드높이 조절기능(Max. 15 mm)
· 헤드 angle 조절 기능· 분사 위치 제어 모듈
- Drop size : 14 pl· Op. temp. : up to 70 ℃
- Maximum op. freq. : 12.8 kHz
- Stage 및 driving· Work plate : 300 × 400 mm·
- 구동조건 : 평면 인쇄 전용
- 구동구조 : x, y, z 축 구동(위치 정밀도 : ± 1 um)
- 잉크 공급· Reservoir 장착
- Air vacuum control system : main tank(500 cc/color), sub. tank(50 cc/color)
- Ink type· Special purpose solvent ink
- Stage· Flat bed suction 기능
- Blower fan type
- 잉크분사량· 잉크분사량 수동 조절 가능(Variable per head)
- Dot 잉크 총 분사량 : 14 pl ~ 504 pl
- Head 수 : R, G, B 각 1개씩
- 기타· z 축 헤드높이 조절기능(Max. 15 mm)
· 헤드 angle 조절 기능· 분사 위치 제어 모듈
키워드
infranet 검색 키워드
사진 첨부
